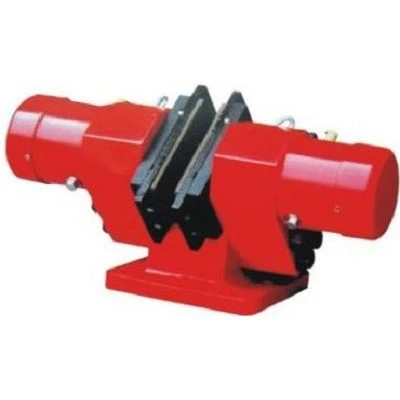

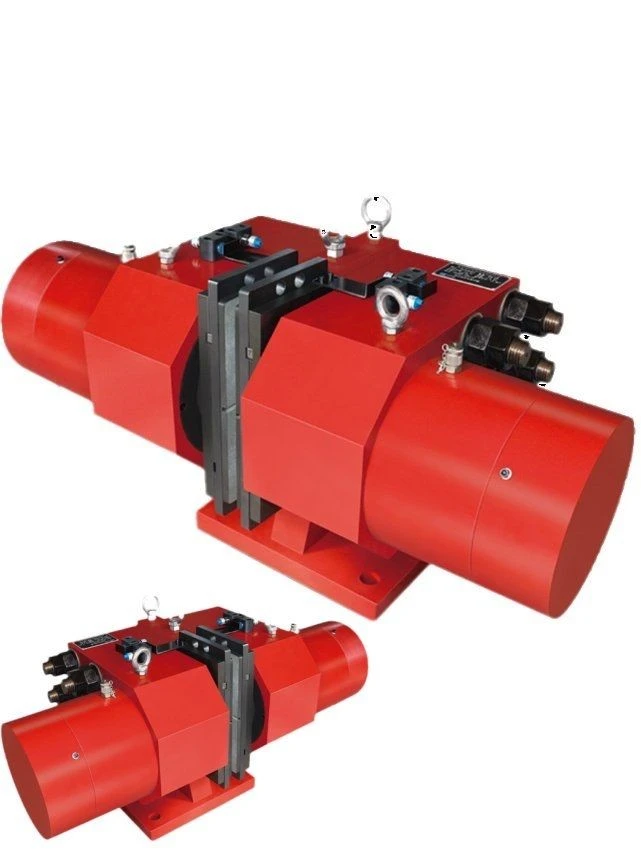

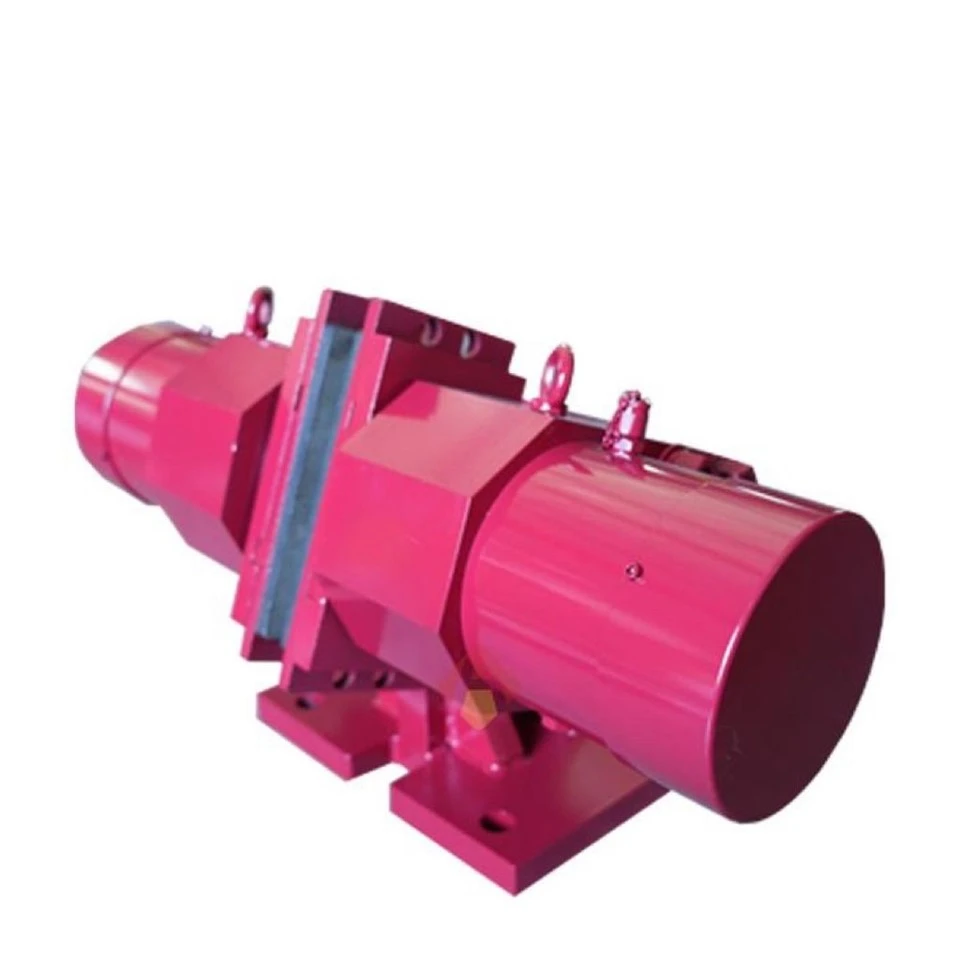

وصف المنتج
يتم استخدام المكابح الآمنة التي تعمل بالهواء المضغوط-بزنبرك-ووحدات أمان يتم إطلاقها من الهواء-ومصممة لتوفير استجابة سريعة للإيقاف في حالات الطوارئ وإيقاف عزم الدوران صفر-لخطوط الإنتاج الآلية، وأعمدة البكرات ذات اللف الثقيل، ومطابع الطباعة، ومحركات النقل الصناعية.
التشغيل الهوائي وهندسة السلامة الأساسية
فشل فوري-المشاركة الآمنة:يتم استخدام نوابض قرصية داخلية عالية القوة تعمل على تثبيت مكابح الاحتكاك على الفور وتتبع اللحظة التي ينخفض فيها ضغط الهواء أو يؤدي انقطاع التيار الكهربائي إلى تعطيل إمداد الملف اللولبي الهوائي.
تقنية الختم المنخفض-الاحتكاك الرباعي-:تتميز حجرة المكبس الداخلية بسدادات متعددة الحواف من النتريل أو مطاط الفلور (فيتون) الممتاز-، مما يحافظ على الضغط المطلق مع متطلبات ضغط انفصالي منخفض جدًا- يقل عن 1.5 بار.
التحسين السريع للعادم:تم تصميمه مع خلوص داخلي منخفض لحجم الهواء ومنافذ سحب/عادم كبيرة الحجم لزيادة سرعة تدفق الهواء إلى الحد الأقصى، وتحقيق أوقات استجابة للقفل في حالات الطوارئ تقل عن 50 مللي ثانية.
جاف، صيانة-تشغيل مجاني:تتميز مسارات الشرائح الداخلية بمواد تشحيم صلبة دائمة من الجرافيت، مما يسمح لأسطوانة المكابح بأداء لا تشوبه شائبة لملايين الأشواط دون الحاجة إلى تشحيم الزيت المضمن.
المحاذاة الهيكلية والتسامح بالقطع
| مرحلة المكون | طريقة التحكم ومقياس الجودة |
| جسم الاسطوانة | سبائك ألومنيوم صلبة-مؤكسدة-عالية الشد أو حديد مطاوع مع مرآة-تجويف داخلي مصقول. |
| رمح المكبس | فولاذ مطحون بدقة-مع طبقة سطحية مطلية بالكروم الصلب-لمقاومة التآكل والجرجر. |
| كومة الربيع | يتم فرز نوابض قرصية Belleville متعددة الطبقات-من خلال فرز خلايا التحميل الآلي- لضمان توازنات القوة الدقيقة. |
| مثبت الأحذية | تصميم فرجار عائم متكامل يستوعب تلقائيًا جريان العمود البسيط حتى 0.2 مم. |
| جودة السحابة | مثبتات هيكلية من سبائك الصلب عالية الشد من الدرجة 12.9- تم تصميمها وفقًا لمقاييس هندسية صارمة. |
التحقق من الأداء الديناميكي
تخضع كل وحدة تعمل بالهواء المضغوط إلى -نقاط ضغط متعددة وتسجيل الأداء الهيكلي قبل التعبئة. تتحقق تقارير اختبار المصنع (FTR) من صفائف البيانات التالية:
عقد تسرب الضغط:اختبارات الضغط الساكن عند الحد الأقصى (عادة من 6 إلى 7 بار) للتأكد من عدم حدوث انخفاض خلال 30 دقيقة.
تسجيل الاستجابة بالمللي ثانية:تتبع مستشعر رقمي لقياس السرعة الدقيقة من عادم الهواء إلى مشاركة عزم الدوران بنسبة 100%.
السكتة الدماغية التعب الربيعي:كتل اختبار الدورة السريعة للتحقق من استقرار عودة الزنبرك واتساق القفل.
الترقيات الذكية ومصفوفة التكوين
| فئة | الخيارات الهندسية المتاحة |
| تكامل الصمام | صمامات عادم سريعة -مثبتة مباشرة (QEV) لزيادة ضغط أوقات استجابة المكابح في حالات الطوارئ. |
| مجسات القياس عن بعد | مستشعرات تقارب حثي لمراقبة مواضع "تحرير الفرامل" أو "تآكل البطانة" لمدخلات PLC. |
| التدريع من التآكل | مكونات داخلية من الفولاذ المقاوم للصدأ 316 لمعالجة المواد الغذائية القاسية-أو للاستخدام البحري في الخارج. |
| الإصدار اليدوي | يسمح تجاوز الترباس الميكانيكي المتكامل بتحرير الفرامل يدويًا أثناء الإعداد في المصنع أو عدم إجراء أي صيانة للهواء. |
| مصفوفة الاحتكاك | بطانات شبه معدنية-شبه معدنية عالية الطاقة للفهرسة العالية السرعة-/بطانات عضوية هادئة لآلات النسيج. |

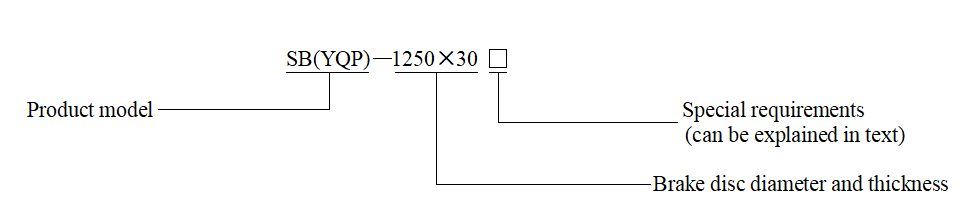

تسمية النموذج
الأبعاد الخارجية
جدول الأبعاد التفصيلية
| نموذج المنتج | A | a1 | a2 | a3 | b1 | b2 | B | C | d | n | K | P | L | E | W | H |
| إس بي (YQP)50 | 77 | 77 | 90 | 38 | 38 | 38 | 154 | 150 | 20.5 | 8 | 56 | 102 | 300 | 240 | 110 | 299 |
| اس بي (يوب)100 | 95 | 95 | 105 | 45 | 55 | 45 | 190 | 180 | 25 | 8 | 71 | 102 | 348 | 286 | 140 | 345 |
| إس بي (YQP)160 | 110 | 120 | 135 | 65 | 70 | 65 | 260 | 235 | 31 | 8 | 87 | 106 | 412 | 370 | 170 | 398 |
| اس بي (YQP)250 | 130 | 120 | 160 | 75 | 80 | 75 | 300 | 275 | 37 | 8 | 87 | 106 | 456 | 370 | 170 | 459 |
| إس بي (YQP)315 | 140 | 175 | 205 | 85 | 90 | 82.5 | 335 | 330 | 37 | 8 | 137 | 106 | 476 | 410 | 270 | 500 |
| إس بي (YQP)400 | 170 | 180 | 220 | 120 | 110 | 110 | 440 | 420 | 50 | 8 | 137 | 142 | 602 | 546 | 270 | 549 |
قرص الفرامل-الأبعاد ذات الصلة
| نموذج المنتج | b | D | d1 | d2Max | ||
| إس بي (YQP)50 | 30 | 36 | 40 | أكبر من أو يساوي 500 | D-120 | D-300 |
| إس بي (YQP)100 | 30 | 36 | 40 | أكبر من أو يساوي 500 | D-150 | D-380 |
| إس بي (YQP)160 | 30 | 36 | 40 | أكبر من أو يساوي 600 | D-180 | D-440 |
| اس بي (YQP)250 | 30 | 36 | 40 | أكبر من أو يساوي 600 | D-180 | D-480 |
| إس بي (YQP)315 | 30 | 36 | 40 | أكبر من أو يساوي 1200 | D-280 | D-600 |
| إس بي (YQP)400 | 30 | 36 | 40 | أكبر من أو يساوي 1800 | D-280 | D-660 |
البيانات الفنية
| نموذج المنتج | قوة لقط (كن) | الافراج عن الضغط(ميغاباسكال) | حجم زيت الصمام المفتوح (ML) | مسافة التراجع(مم) | معامل الاحتكاك (μ) | براغي التثبيت/قيم القوة / عزم الدوران(N.m) | الوزن (باستثناء الحامل)(كجم) |
| إس بي (YQP)50 | 50 | 11 | 15 | 2 | 0.4 | 8-M20,12.9,750 | 90 |
| إس بي (YQP)100 | 100 | 12 | 50 | 2 | 0.4 | 8-M24,12.9,1000 | 150 |
| إس بي (YQP)160 | 160 | 12 | 70 | 2 | 0.4 | 8-M30,12.9,1500 | 310 |
| اس بي (YQP)250 | 250 | 13 | 95 | 2 | 0.4 | 8-M36,12.9,2500 | 552 |
| إس بي (YQP)315 | 315 | 14 | 115 | 2 | 0.4 | 8-M36,12.9,3540 | 672 |
| إس بي (YQP)400 | 400 | 12 | 170 | 2 | 0.4 | 8-M48,12.9,4000 | 1100 |
طول العمر التشغيلي وممارسة الموقع
جودة إمدادات الهواء:تأكد من مرور الهواء المضغوط الوارد من خلال مرشح قياسي بقطر 5 ميكرون وفاصل الرطوبة لمنع تكثيف الأسطوانة الداخلية.
فحص الختم:قم بفحص كاتم الصوت في منفذ العادم بشكل دوري بحثًا عن أي علامات لضباب الزيت الهوائي، مما يشير إلى تآكل ختم المكبس الداخلي.
تعديلات عزم الدوران:التحقق من مؤشرات تآكل البطانة؛ حافظ على خلوص الدعم الصحيح لمنع تضخم ضربة الهواء من إبطاء سرعات المشاركة.
التعليمات
س: ما هو الحد الأدنى لضغط الهواء المطلوب لتحرير الفرامل الآمنة- بالكامل؟
ج: تتطلب النماذج القياسية حدًا أدنى لضغط الهواء يبلغ 4.5 إلى 5.5 بار لضغط النوابض الداخلية بشكل كامل وإخلاء مسار الاحتكاك. قد تؤدي الضغوط المنخفضة إلى سحب أحذية الفرامل.
س: كيف يمكن مقارنة فرامل الأمان الهوائية بالفرامل الكهرومغناطيسية؟
ج: تعمل الفرامل الهوائية الآمنة-على توفير نسب عزم دوران أعلى بشكل ملحوظ-إلى-الحجم، وتعمل بشكل أكثر برودة لأنها لا تحتوي على ملفات كهربائية تستمد طاقة مستمرة، كما أنها مقاومة للانفجار-بشكل طبيعي.
س: هل يمكن لهذه الفرامل التعامل مع تطبيقات التحكم في التوتر، أم أنها مخصصة فقط للتشغيل-وإيقاف التشغيل الآمن؟
ج: تم تصميم هذه السلسلة المحددة كفرامل زنبركية آمنة-فشل مطبق-للتوقف والثبات في حالات الطوارئ. بالنسبة لأعمال الشد أو الانزلاق المستمرة، يرجى سؤال فريقنا عن سلسلة مكابح الشد المعدلة بالهواء-المطبقة والضغط-.
س: هل يمكن استبدال بطانات الاحتكاك بسهولة دون إزالة الفرامل من العمود الرئيسي؟
ج: نعم. يستخدم تصميم مبيت الفرجار/الحذاء تكوينات احتجاز منفصلة، مما يسمح لفنيي الصيانة بإخراج وسادات البطانة البالية ببساطة عن طريق إزالة مسامير الوصول الجانبية.
